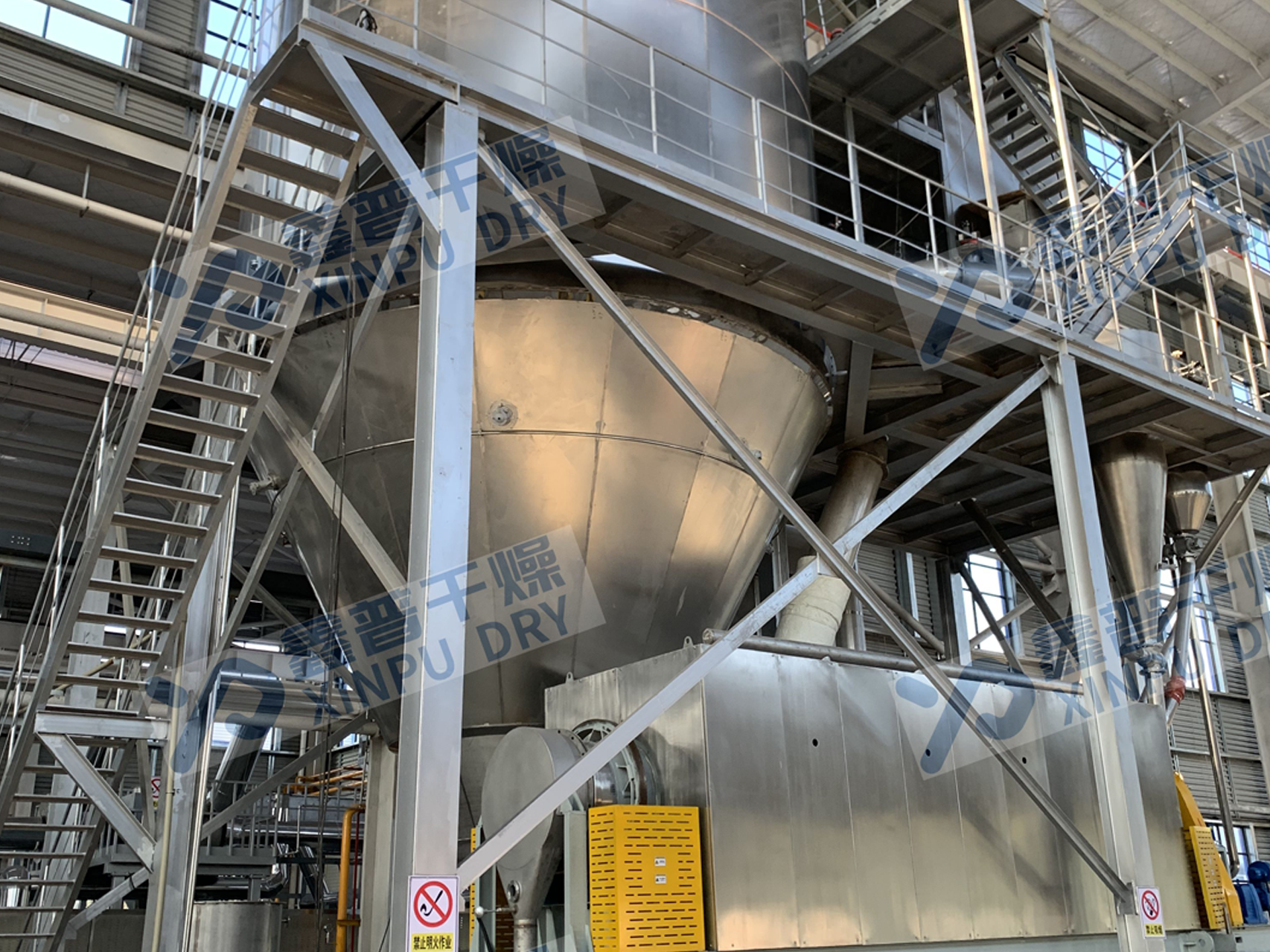

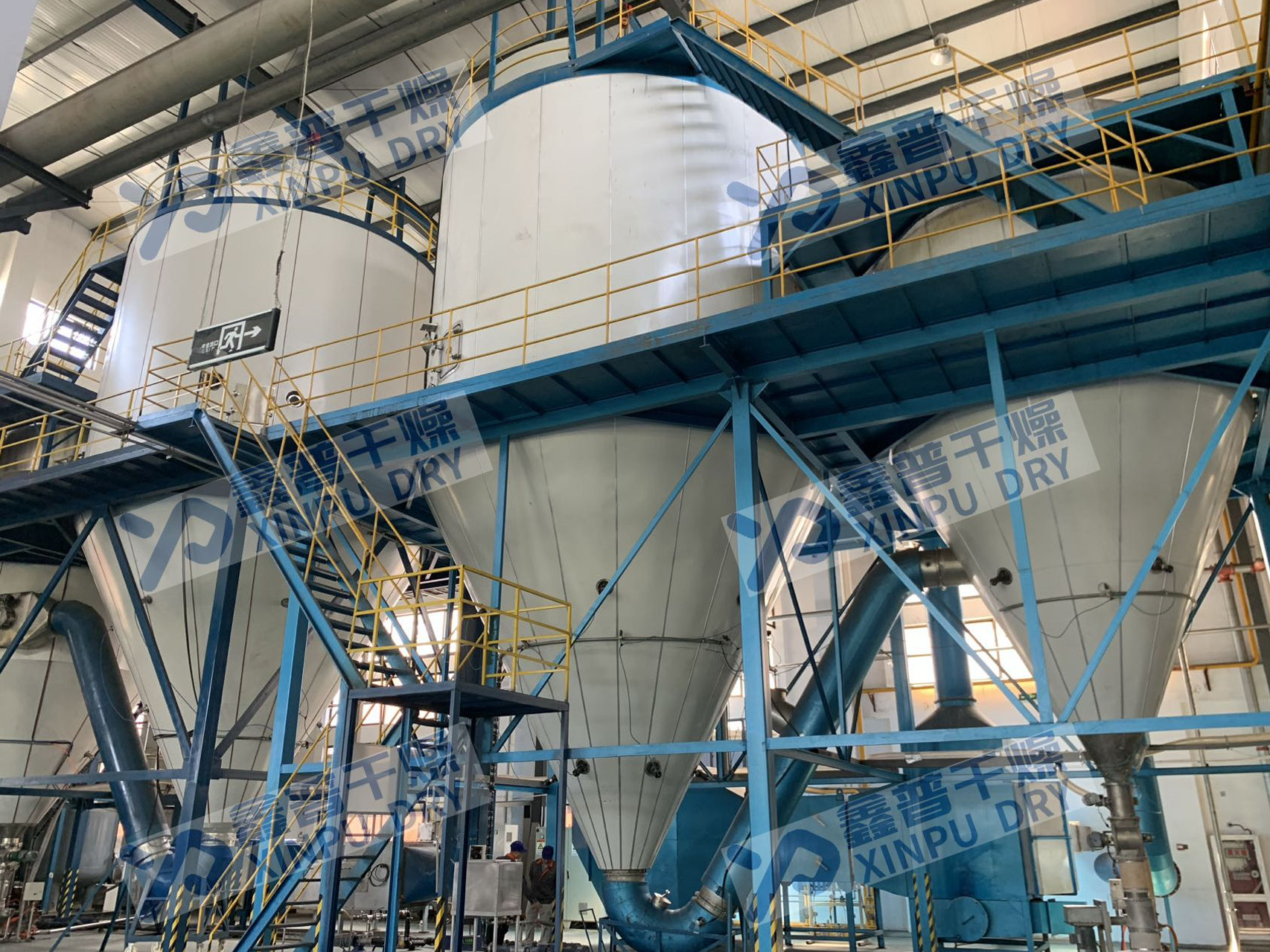

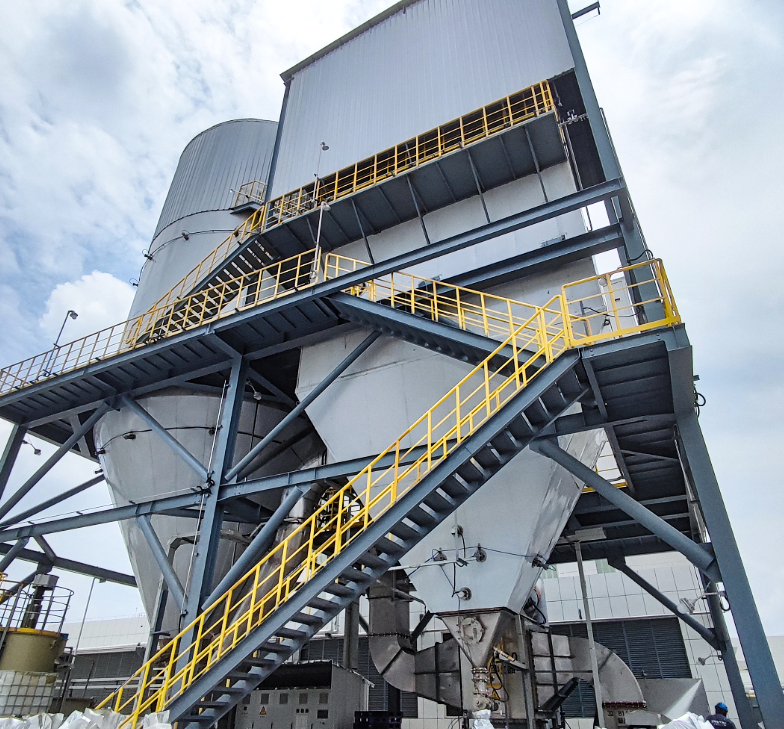

磷酸铁锂喷雾干燥机组

产品简介

江苏鑫普干燥工程科技有限公司深耕干燥设备领域多年，针对锂电正极材料磷酸铁锂的物料特性，自主研发出高效节能的磷酸铁锂喷雾干燥机组。该设备集高速离心雾化、精密热风分配、智能控制于一体，能够将浆状磷酸铁锂物料在数秒内一次干燥成高品质粉粒产品，满足锂电池材料对粒度、球形度、纯度等方面的严苛要求。

目前，鑫普干燥已具备制造直径18米超大型喷雾干燥塔的能力，黑粉单线年产能可达13万吨，代表了国内锂电材料喷雾干燥装备的大型化、规模化领先水平。

工作原理

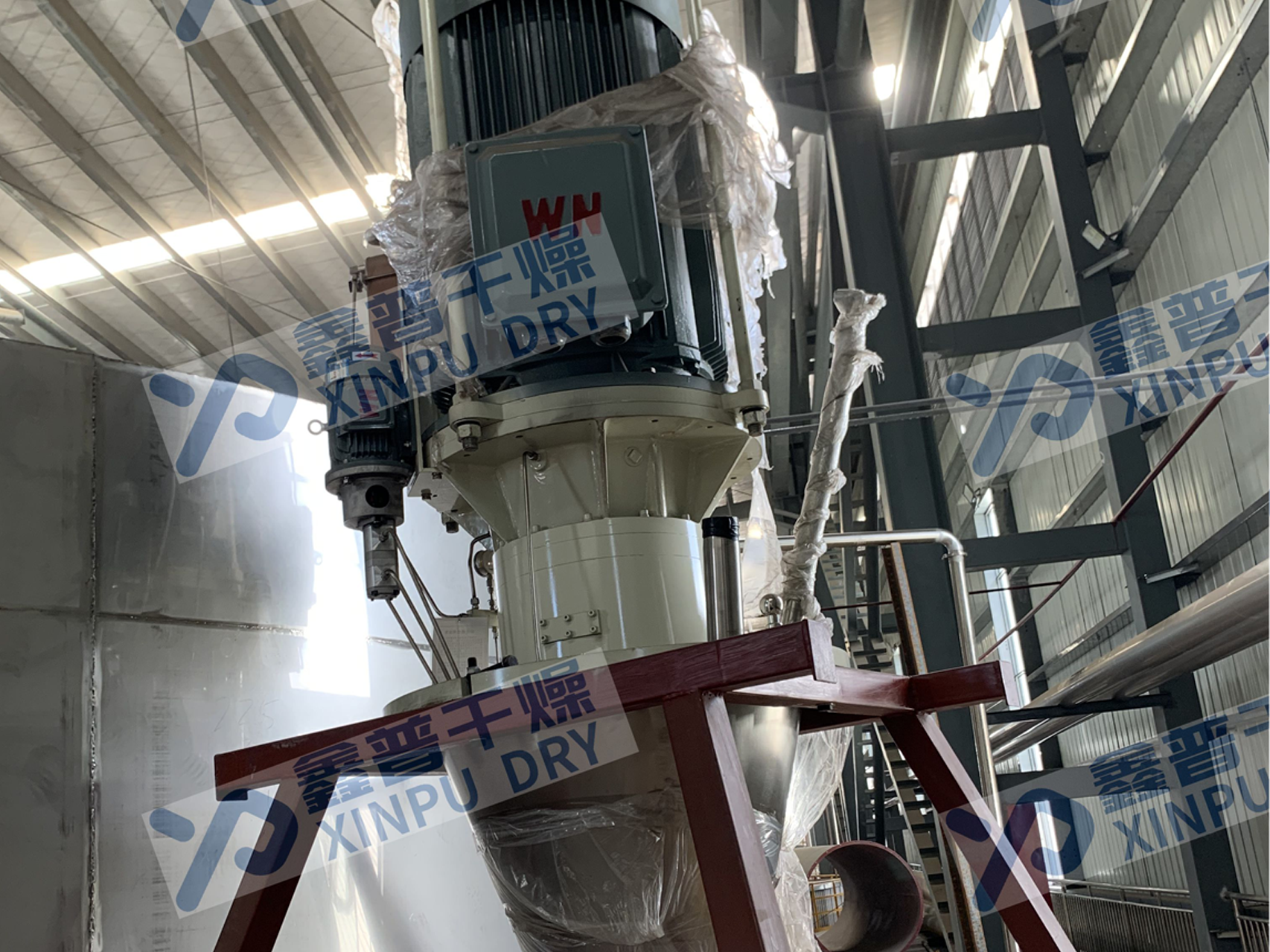

1. 料液雾化 磷酸铁锂浆料通过变频供料泵输送至塔顶的高速离心雾化器。雾化器以极高转速（最高25000rpm）旋转，在离心力作用下将料液撕裂成极细微的雾状液滴，大幅增加料液与热空气的接触面积。

2. 热风接触与干燥 空气经初中效过滤器净化后加热至设定温度（140°C~350°C），再经耐高温高效过滤器处理，通过鑫普自主研发的特殊热风分配器以螺旋状均匀进入干燥室。雾状液滴与热风并流接触，在数秒内蒸发95%~98%的水分，瞬间完成干燥。

3. 水分蒸发与固化 由于雾状液滴表面积巨大，热空气能够迅速将液滴中的水分蒸发带走。对于湿含量60%~80%的料液，通常在数秒钟内即可完成干燥固化，形成粒度均匀、结构紧密的粉粒产品，无需二次处理。

4. 成品收集 干燥后的粉粒产品随气流进入布袋除尘器进行气固分离，成品收集包装，废气经引风机排空。

技术特点与优势

精准的粒度控制 采用高速离心雾化器，转速可依据物料特性灵活调节，配合优化的雾化盘设计，实现对产品粒径的精准控制，确保磷酸铁锂颗粒具有良好的均匀度和球形度。

独创热风分配器 吸收国外先进技术并自主改良设计，热风通过特殊分布结构均匀进入干燥塔，有效防止扰流和乱流，与雾化液滴充分接触，消除干燥死角，提高物料干燥环境的一致性。

超大型塔体设计 干燥塔直径最大可达18米，单线产能远超行业常规水平，黑粉处理能力达13万吨/年，满足大型锂电材料生产企业的大规模、连续化生产需求。

高洁净度设计 干燥室采用镜面不锈钢板材，氩气保护焊接，内表面抛光至Ra≤0.8μm，光滑平整无死角；配备快开式清洗口，方便拆装清洗。雾化器采用独特的迷宫式密封结构，杜绝润滑油渗漏污染产品。

防粘壁优化 根据雾化器雾化角度精确计算，合理放大干燥室直径，防止物料在预干燥过程中粘壁；下料锥体夹角优化至50°并设置气动振打器，确保下料顺畅。

高效收料系统 针对电池材料密度大、易分级的特点，干燥塔底部采用导流器设计，防止物料沉积；系统配备可靠的冷风及旁路系统，保护布袋除尘器安全运行，干粉回收率≥95%。

智能自动化控制 系统采用连锁互锁程序控制，供料泵变频控制与排风温度联锁，自动调节运行参数，确保产品质量稳定可靠。

干燥效率高 高速离心雾化使料液迅速转化为极细微的雾状液滴，水分在数秒内快速蒸发，湿含量60%~80%的料液即可一次干燥成粉粒产品，无需二次处理，大幅提高生产效率；热风以螺旋状均匀进入干燥室，确保每个液滴充分、均匀地换热，避免局部干燥不彻底或过度干燥。

产品质量好 干燥过程在密闭系统中进行，减少物料与外界空气接触，有效防止杂质混入；采用氮气密闭循环等特殊系统，进一步保障产品纯度，提升锂电池正极材料的性能与安全性。颗粒粒度均匀、结构紧密，具有良好的流动性和分散性，有利于提高材料堆积密度与电池能量密度。

操作控制便捷 配备先进PLC控制系统，操作人员只需设定进料速度、雾化器转速、干燥温度等工艺参数，设备即可自动完成干燥过程，降低操作难度与劳动强度；工艺参数可在一定范围内灵活调整，实现对粒径、松密度、水分含量等指标的精准控制，满足多样化生产要求。

节能环保 部分设备设有余热回收装置，将干燥过程产生的余热回收利用，提高能源利用效率；配备脉冲除尘等高效除尘装置，有效收集干燥粉尘，减少粉尘排放，兼顾生产环境清洁与环境保护。

技术参数

适用物料

磷酸铁锂（LFP）、钛酸锂（LTO）等锂电正负极材料浆料，以及其他溶液、乳液、悬浮液类物料的喷雾干燥造粒。

关于鑫普干燥

江苏鑫普干燥工程科技有限公司是一家专业从事干燥设备设计、制造、销售及工业热能研究的系统化服务商，在锂电材料行业拥有丰富的项目经验，先后为众多企业提供了磷酸铁锂喷雾干燥机组、碳酸锂干燥回转窑、磷酸铁旋转闪蒸干燥+回转焙烧窑生产线等成套装备，覆盖锂电正负极材料、前驱体及电池回收完整产业链。
